[k8s] kubernetes에 Prometheus와 grafana 연동하여 모니터링하기

prometheus를 통해서 kubernetes 클러스터를 모니터링 하는 방법과 grana로 대쉬보드 생성하는 방법에 대해 알아보자.





1. Prometheus 란?

Prometheus는 현재 kubernetes 모니터링에 가장 많이 사용되고 있는 오픈 소스 기반 모니터링 시스템이다.

CNCF에 소속되어 있으며, k8s 클러스터 및 컨테이너들을 손쉽게 모니터링 할 수 있다.





1. Prometheus 특징

• promQL 쿼리 언어를 사용한다.
• Grafana 같은 대쉬보드 시스템을 이용하여 대쉬보드로 측정 값을 모니터링 할 수 있다.
• 메트릭 이름과 key-value 형태로 식별되는 시계열 데이터를 제공한다.
• 경고(Alert)와 룰셋(Ruleset)을 만들 수 있다.



2. Prometheus 구조



모니터링을 하기 위해 메트릭을 수집하는 방식은 크게 Push 방식과 Pull 방식이 있다.



Push 방식은 각 서버나 애플리케이션에 클라이언트를 설치하고, 이 클라이언트가 데이터를 수집해서 메트릭 서버로 보내는 방식이다.



Pull 방식은 각 서버나 애플리케이션이 메트릭을 수집할 수 있는 엔드포인트를 제공한다. 그래서 메트릭 서버가 해당 엔드포인트를 호출하여 메트릭을 가지고 가는 방식이다.



Prometheus는 Pull 방식을 사용하며, 애플리케이션이 작동하면 메트릭 서버가 주기적으로 애플리케이션의 메트릭 엔드포인트에 접속하여 데이터를 가져오는 방식이다.

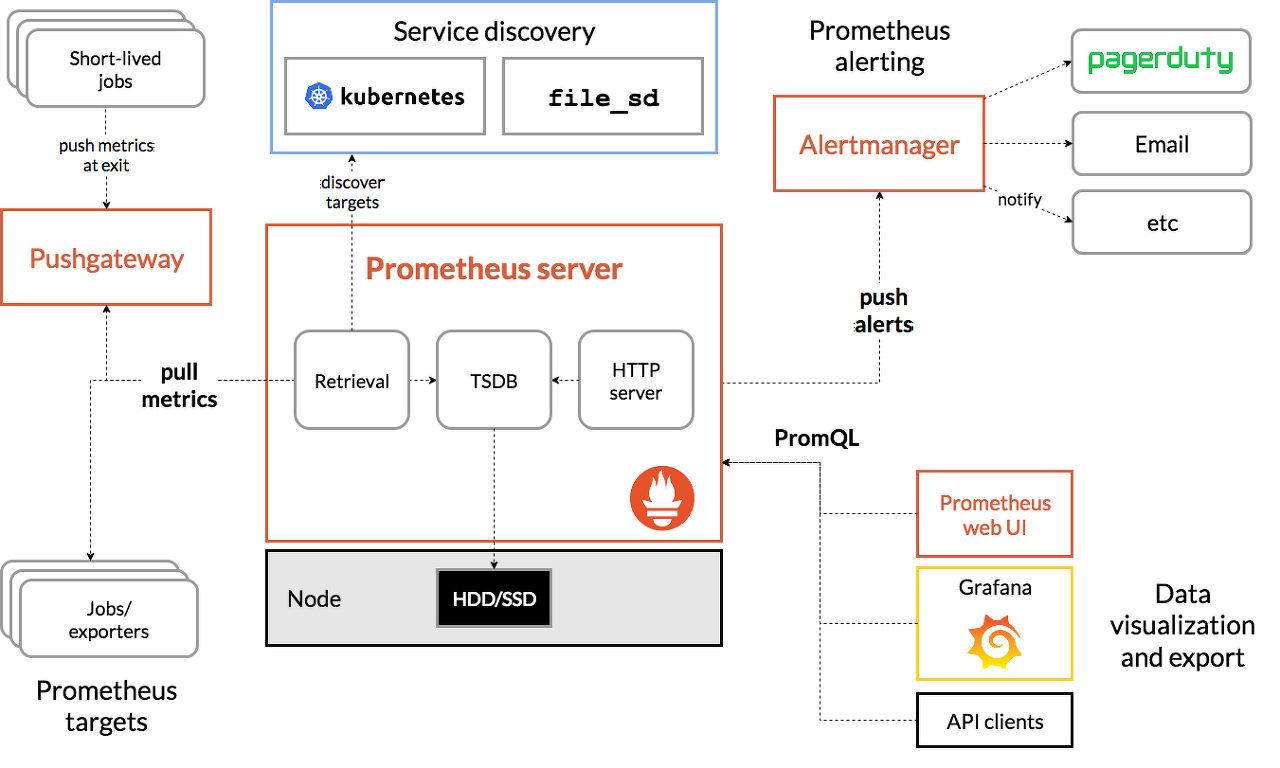

https://prometheus.io/docs/introduction/overview/ 참고



• prometheus server : 시계열 데이터를 스크랩하고 저장한다.



• Service discovery : prometheus는 메트릭을 pull 하기 때문에, 메트릭 수집 대상에 대한 정보가 필요하다. 메트릭 수집 대상은 파일 같은 것을 이용하여 직접 관리할  수도 있고,  k8s와 연동하여 자동으로 수집 대상을 동기화 할 수도 있다.



• Pushgateway : "short-lived jobs"을 지우너하기 위해서 메트릭을 Push하기 위한 게이트웨이. 애플리케이션이 pushgateway에 메트릭을 push한 후, prometheus server가 pushgateway에 접근해 메트릭을 pull해서 가져온다.



• Jobs/Expoerters : Exporter는 prometheus가 메트릭을 수집할 수 있도록, 특정 서버나 애플리케이션의 메트릭을 노출할 수 있게 도와주는 Agent이다.



• Alertmanager : 경고(Alert)를 관리한다. 메트릭에 대한 어떤 지표를 지정해놓고, 그 규칙을 위반하는 경고사항에 대해 slack이나 email로 경고를 전송하는 역할을 한다.



• Data visualization : Data visualization은 다양한 모니터링 대시보드를 위한 시각화를 제공한다. prometheus 웹 UI에서도 간단한 그래프를 그릴 수 있지만, 일반적으로 Grafana같은 전문 시각화 도구를 이용하여 대시보드를 생성한다.



2. Kube-prometheus 설치



CoreOS의 kube-prometheus를 사용하여 prometheus를 간단하게 설치해주자.









1. git clone으로 kube-prometheus 레포지토리를 로컬에 받아준다

$ git clone https://github.com/coreos/kube-prometheus.git







2. 의존성 문제로 인해서 setup 모듈을 먼저 생성한다. 이 모듈은 prometheus 관련 pod들을 생성하기 위한 kubernetes CRD로 만들어져 있다.

$ kubectl create -f manifests/setup





3. 아래의 명령어로 생성이 정상적으로 완료될 때까지 대기할 수 있다.

$ until kubectl get servicemonitors --all-namespaces ; do date; sleep 1; echo ""; done





4. 매니페스트로 pod 및 service와 같은 리소스들을 생성한다.

$ kubectl create -f manifests/









3. 대시보드 접근하기

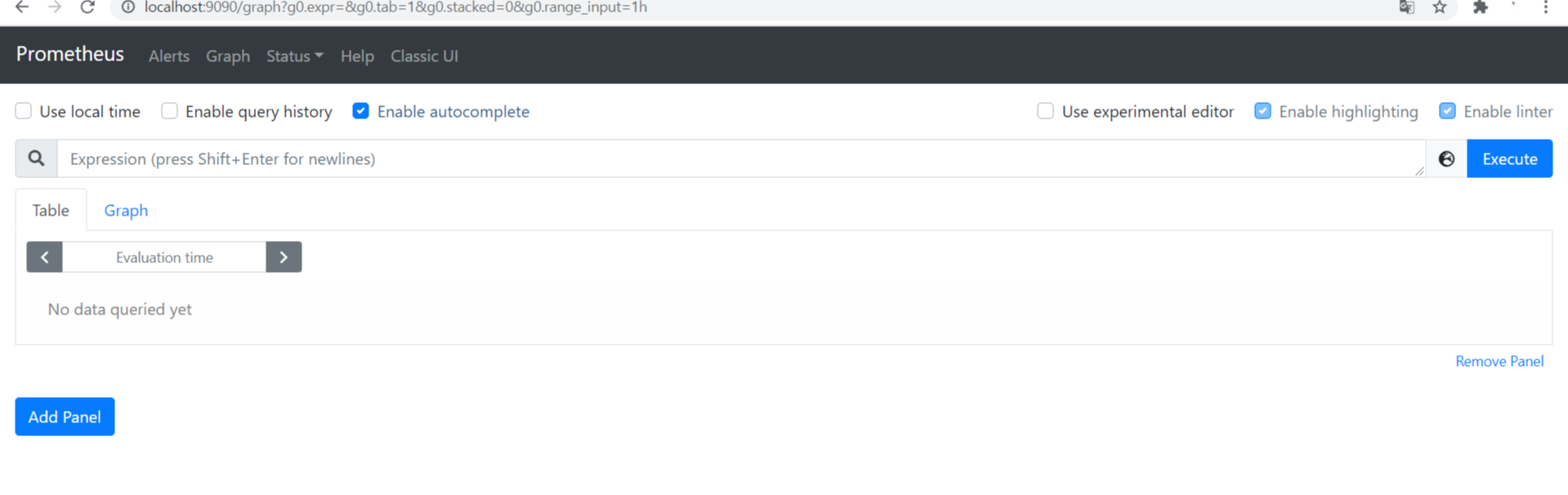

1. Prometheus 접속 : http://localhost:9090을 통해서 접속할 수 있다.

$ kubectl --namespace monitoring port-forward svc/prometheus-k8s 9090

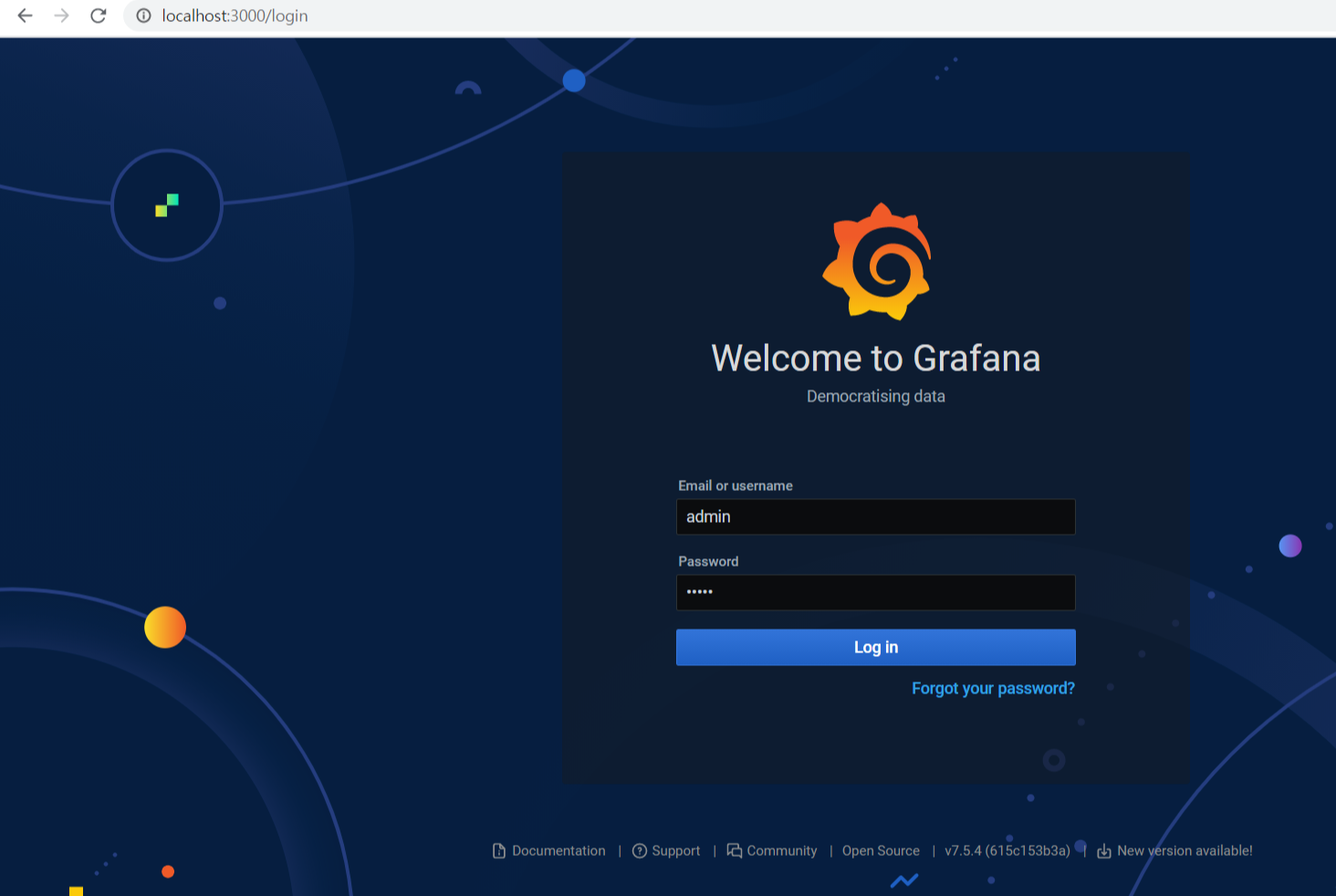

2. Grafana 접속 : http://localhost:3000을 통해서 접속할 수 있다.

Grafana의 기본 사용자 및 패스워드는 admin, admin 이다.

처음 로그인하고 나면 패스워드를 바꾸라고 창이 나온다.

$ kubectl --namespace monitoring port-forward svc/grafana 3000









4. Grafana 대시보드 생성



Grafana 공식 홈페이지에서 제공하는 https://grafana.com/grafana/dashboards 에서 대시보드 템플릿을 사용하여 대시보드를 생성해주도록 하자.

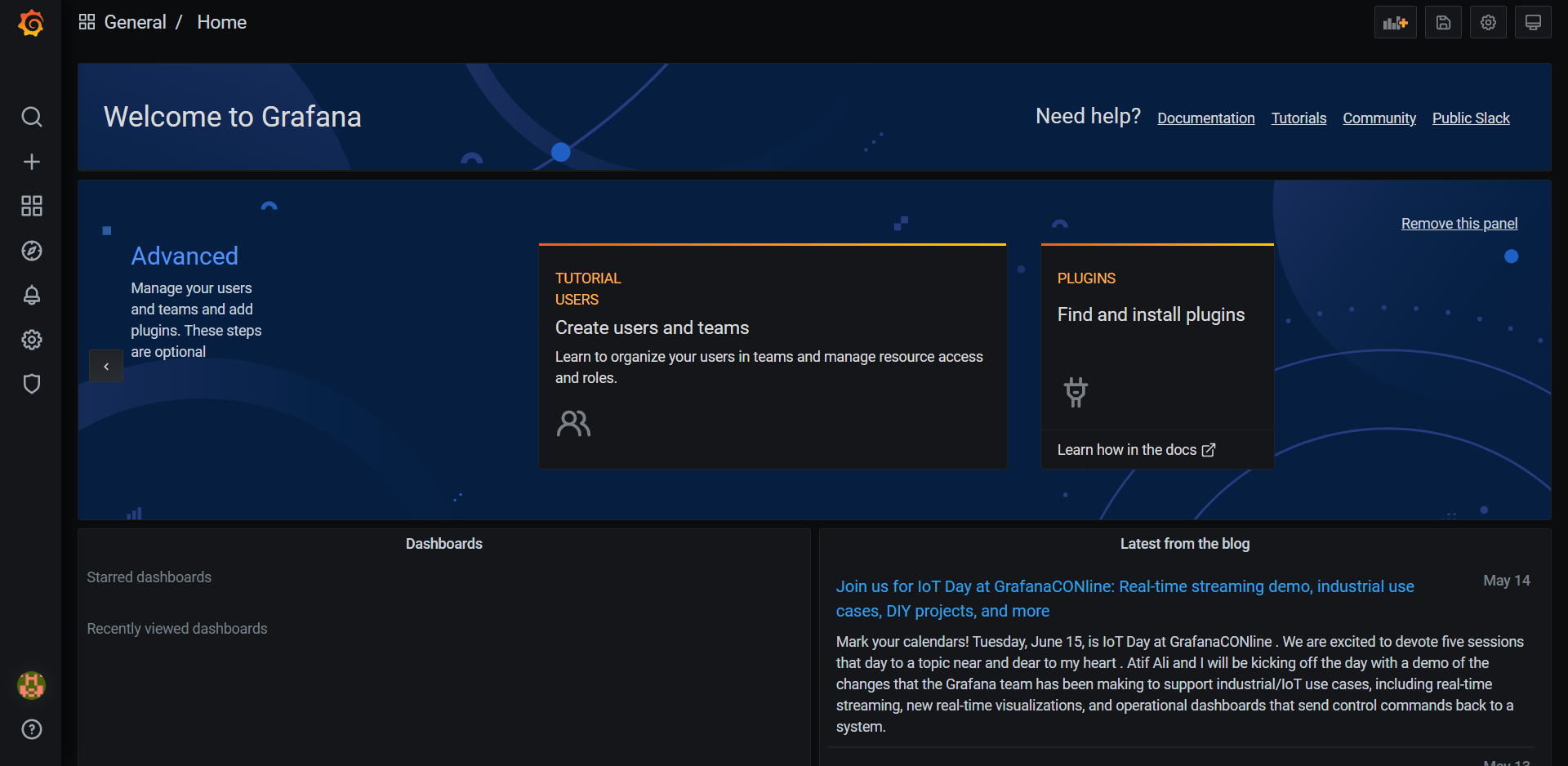

1. Grafana에 로그인하면 처음엔 이러한 화면이 나타나게 될 것이다.

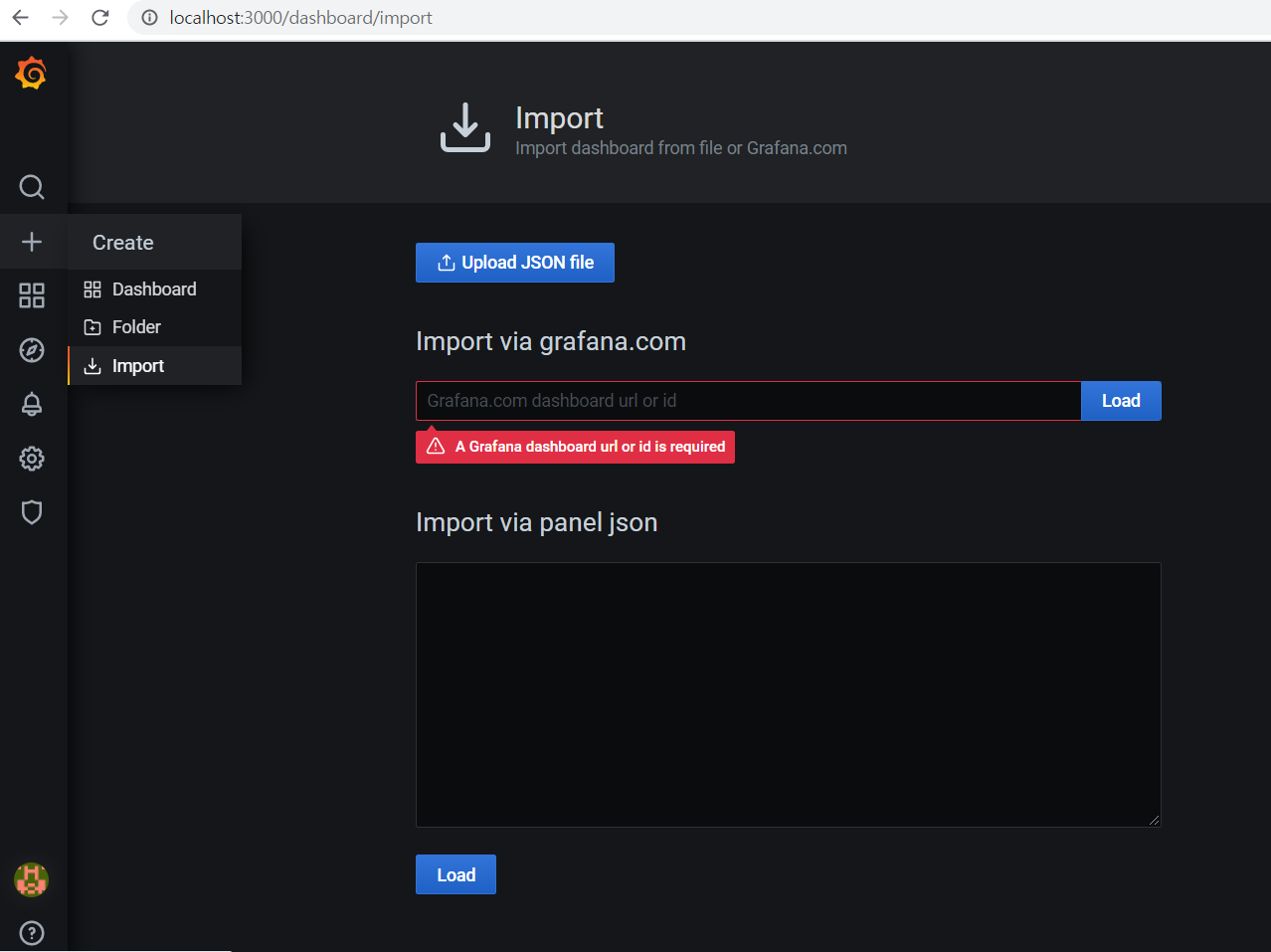

2. 왼쪽 메뉴창에서 Create > Import에서 대시보드 템플릿을 업로드할 수 있다.

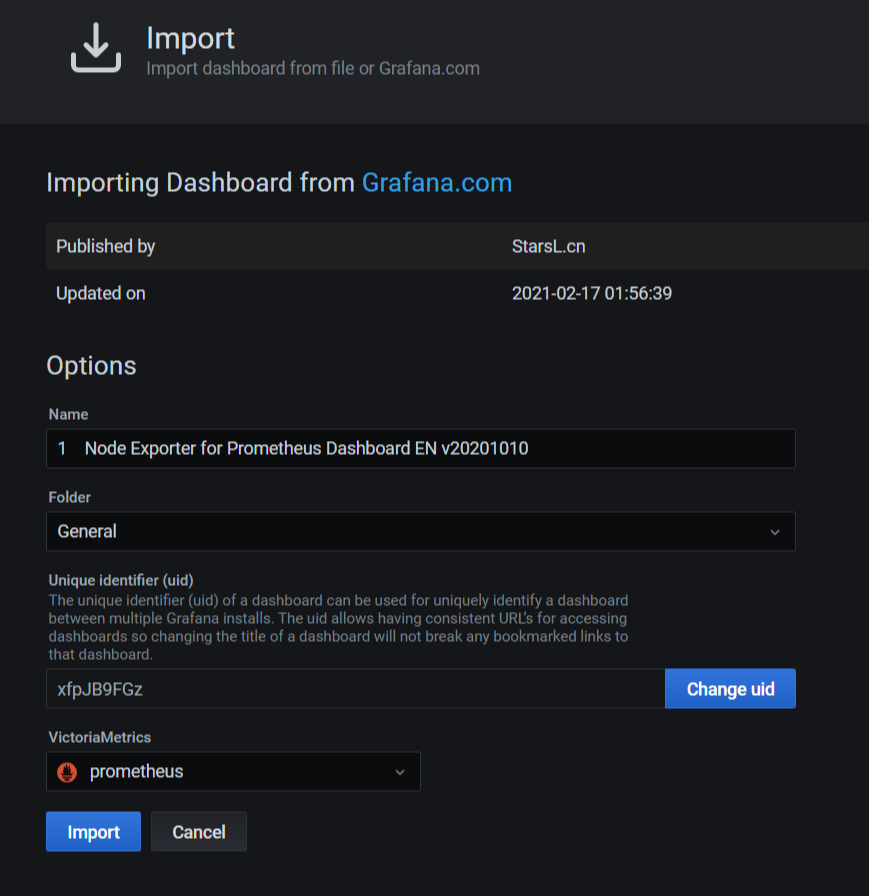

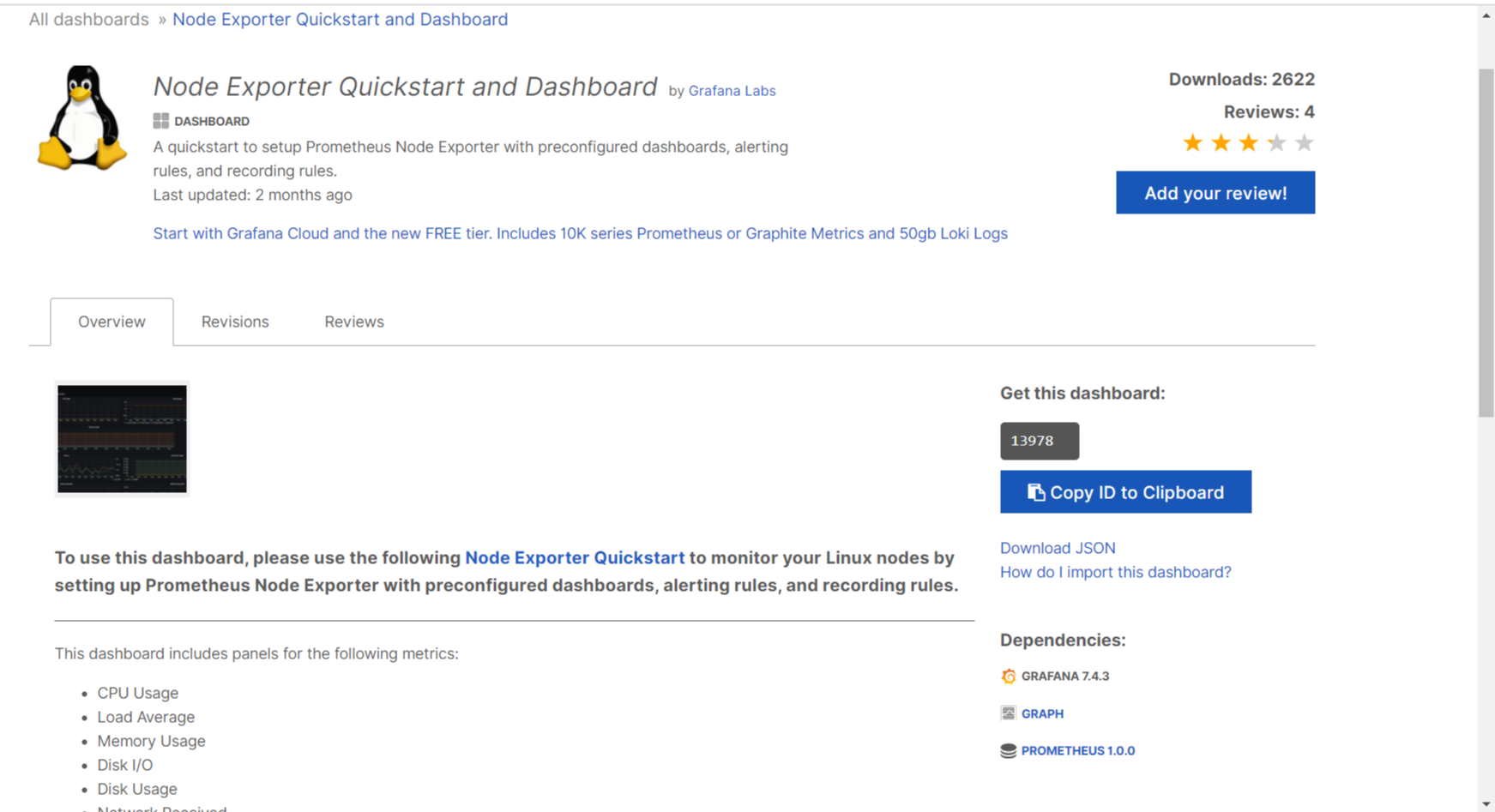

3. Grafana 공식 홈페이지에서 원하는 템플릿의 ID를 Grafana에 입력한 뒤, Load를 클릭하여 Import 할 수 있다.

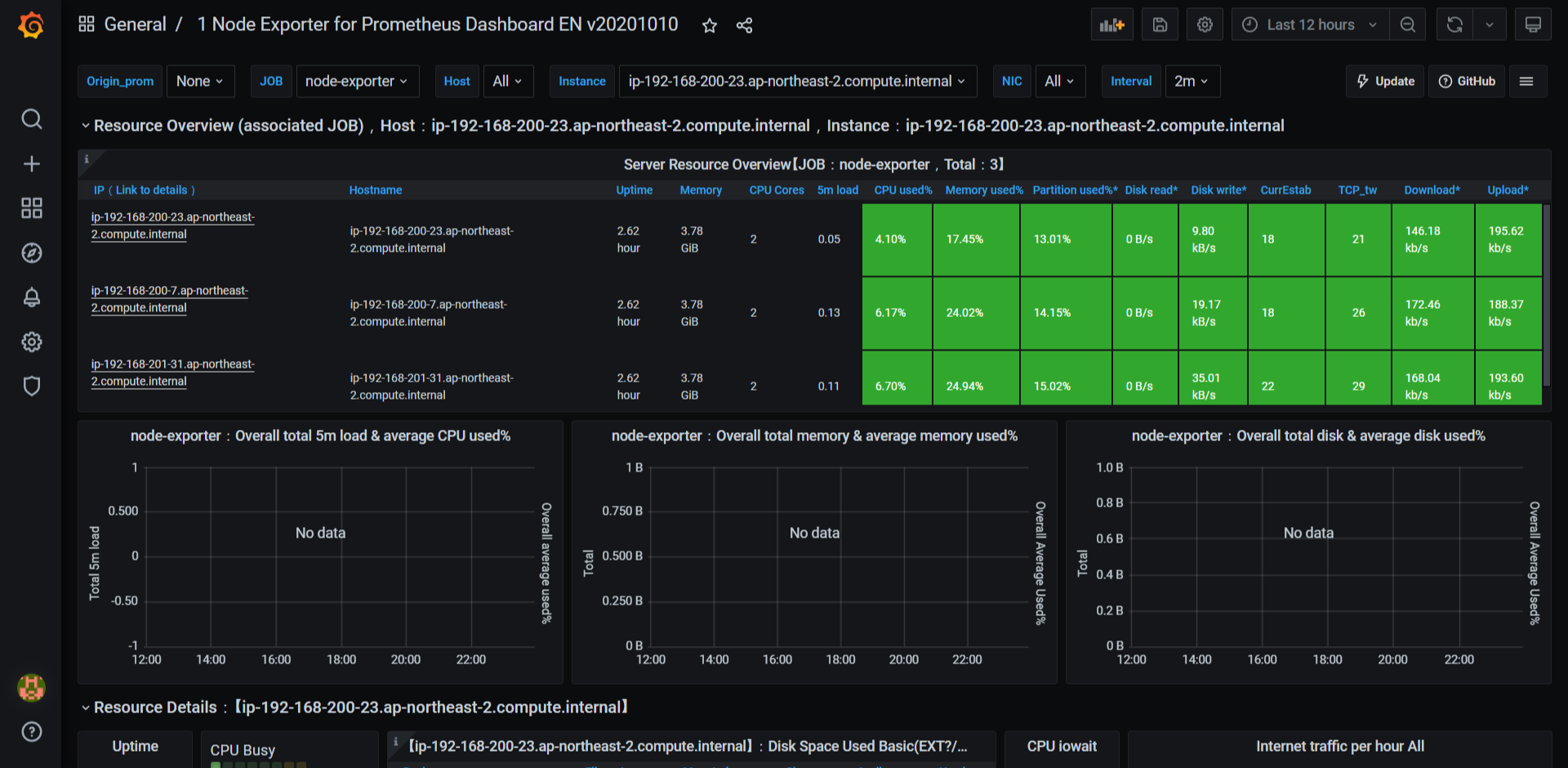

4. Import가 완료되면 다음과 같이 이미 만들어져 있는 대시보드를 사용할 수 있다.

대시보드는 사용자가 만들기 나름이고, 직접 만들고 꾸며서 사용하는 방법도 있다.
