Citrix Virtual Desktop 연결 프로세스 및 통신 흐름

Citrix Virtual Desktop이 어떻게 연결되고 통신하는지 알아보도록 하자!

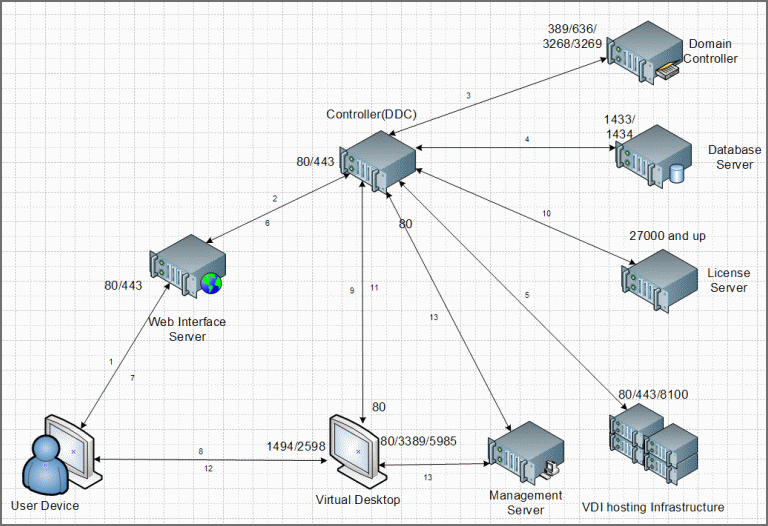

Citrix VD 연결 프로세스 및 통신 흐름





1. User Device가 Web Server에서 호스팅되는 Citrix 웹 사이트 자격 증명을 제출한다.
2. Web Server의 경우 자격 증명이 Domain Controller에서 확인된다. 그 후 Web Server는 유효성 검사를 DDC로 전달하여 리소스 열거를 시작한다. Web Server의 경우 사용자 이름과 암호가 DDC로 전달된다.
3. DDC는 최종 사용자의 자격 증명으로 Domain Controller를 쿼리하여 사용자 권한을 확인한다.
4. DDC는 SQL DB에서 최종 사용자에게 할당 된 Delivery Group을 쿼리한다 ( SQL 기본포트 1433 및 1434 사용)
5. 사용자가 요청한 리소스에 대해 DB에서 가져온 Delivery Group 정보를 사용하여 DDC는 해당 그룹 내의 리소스 상태에 대해 하이퍼바이저에 쿼리한다.
6. DDC는 이 특정 세션에 대해 할당한 가상머신을 Web Server에서 식별한다.
7. Web Server는 하이퍼바이저가 식별한 가상머신을 가리키는 Citrix WorkSpace에 ICA 파일을 만들고 보낸다.
8. Citrix WorkSpace는 DDC가 이 세션에 할당한 특정 가상머신에 대한 ICA 연결을 설정하고 ICA 파일에 포함된 티켓을 전달한다.
9. VDA는 DDC를 사용하여 라이센스 파일을 확인하고 DDC와 사용자 자격증명에 대한 티켓을 교환한다.
10. DDC는 Citrix License 서버에 쿼리하여 최종 사용자에게 유효한 티켓이 있는지 확인한다.
11. DDC는 세션 정책을 VDA로 전달한 다음 가상 머신에 세션 정책을 적용한다.
12. Citrix WorkSpace는 최종 사용자에게 선택한 리소스를 표시한다.
13. 관리자 및 헬프 데스크 직원은 Desktop Director 및 Desktop Studio 도구를 사용하여 관리 서버에서 데스크톱을 관리한다.











그림 출처 (support.citrix.com/article/CTX128909)
